Te presentamos los conceptos básicos de todos los componentes electrónicos más comunes mediante imágenes y breves explicaciones. Los circuitos electrónicos están formados por muchos componentes más pequeños. Si no sabemos para qué sirve cada componente, resulta imposible construir un circuito electrónico con ellos.
Todos los componentes electrónicos tienen al menos dos terminales (también conocidos como leads o pines). Estos terminales están fabricados con un material conductor. Estos pines se utilizan para conectar o soldar los componentes entre sí con el fin de formar un circuito.
En este artículo ofrecemos una visión general de los componentes electrónicos más comunes, entre los que se incluyen resistores, condensadores, diodos, transistores, LED, circuitos integrados (CI) y muchos más. En los enlaces de la sección correspondiente encontrarás más información sobre cada componente. ¡Empecemos!
Lista de componentes electrónicos
Todos los componentes electrónicos y sus nombres se mencionan a continuación:
Resistores
La función principal de los resistores es resistir o reducir el paso de la corriente eléctrica. Son uno de los componentes electrónicos más comunes y se utilizan en todas partes, desde electrodomésticos hasta maquinaria industrial.
Los resistores suelen tener forma cilíndrica con dos cables que salen por ambos extremos. También presentan bandas de color que indican su valor, es decir, su resistencia o su capacidad para impedir el paso de la corriente.
Sin embargo, las de mayor potencia pueden presentarse en forma de bloques rectangulares blancos con texto escrito en ellos.
Algunas de las aplicaciones más destacadas de las resistencias son:
- Divide el voltaje en voltajes más pequeños.
- Reduce la corriente que pasa por las cargas.
- Aumenta el tiempo necesario para cargar un condensador y acelera su descarga.
- Controla la ganancia del amplificador electrónico.
Aquí encontrará más información sobre resistores:
Potenciómetros
Los potenciómetros —también conocidos como trimmers o trimpots— son una variante de los resistores que permite ajustar fácilmente su resistencia. Un potenciómetro puede tener un terminal adicional en comparación con un resistor normal. Su resistencia se ajusta generalmente girando una perilla.
Condensadores
Tienen múltiples usos. Por ejemplo:
- Almacenar una carga eléctrica
- Suavizar una señal fluctuante
- Bloquear la corriente continua al permitir el paso de pulsos de corriente
Lea también:
- ¿Qué es un condensador eléctrico?
- Tipos de condensadores
- Aplicaciones de los condensadores
- Características de los condensadores
Existen muchos tipos y tamaños de condensadores. Solemos utilizar tres tipos: cerámicos, de poliester y electrolíticos.
- El condensador electrolítico tiene una capacitancia elevada, indicada en su cuerpo.
¡Importante! Es un condensador polarizado, por lo que tiene un terminal positivo y uno negativo.
Su terminal negativo (marcado y más corto) debe conectarse siempre al voltaje negativo. - Los condensadores cerámicos y de poliester tienen menor capacitancia que los electrolíticos. Suelen ser mucho más pequeños que estos últimos. Por lo tanto, llevan un código que indica su capacitancia.
Diodos
Un diodo es un componente semiconductor que permite que la mayor parte de la corriente eléctrica o los flujo de electrones fluyan en una dirección (dirección de avance), mientras que bloquea la mayor parte de corriente eléctrica en sentido contrario (dirección inversa). Consta de dos terminales o electrodos: cátodo y ánodo. El material de tipo p de un diodo actúa como ánodo y el material de tipo n actúa como cátodo.
Un diodo también tiene muchos usos, pero se utiliza con frecuencia para lo siguiente:
- Rectificar la corriente (convertir CA a CC).
- Controlar la dirección de la corriente.
- Proteger contra la tensión inversa.
- Fijar o compensar la corriente alterna (CA).
Los diodos tienen diferentes tamaños y usos según sus especificaciones. Su número estará impreso en su cuerpo. Como se muestra arriba, se trata de un diodo de uso frecuente.
LEDs
Los LEDs (diodos emisores de luz) son, como su nombre indica, un tipo de diodo que emite luz. Hoy en día, son la forma más popular de iluminación eléctrica.
Al igual que los diodos, los LED deben conectarse con la polaridad correcta (polarización directa) para que circule la corriente. Su terminal negativo (o cátodo, indicado por el terminal más corto o una zona plana en el cuerpo) debe conectarse a tierra (GND).
Cuando la corriente fluye a través del LED con la polaridad correcta (polarización directa), este se enciende. Si el LED se conecta con la polaridad incorrecta (polarización inversa), la corriente no puede circular y no se enciende.
Los LED suelen tener mayor eficiencia que las alternativas, como las lámparas incandescentes o fluorescentes. Además, consumen poca energía y tienen una larga vida útil. También están disponibles en una amplia gama de colores y emiten luz invisible, como infrarroja (IR) o ultravioleta (UV).
Los LED se utilizan en todo tipo de iluminación, incluyendo, entre otras:
- Lámparas de mesa o de lectura de baja potencia.
- Linterna a pilas.
- Foco de alta intensidad o luz de escenario.
- Pantalla digital de 7 segmentos.
Diodos Zener
Los diodos Zener, al igual que los LEDs, son otra variante de diodos. Tienen la misma apariencia y funcionan de manera similar a un diodo común.
Cuando se conecta un diodo Zener con la polaridad correcta (polarización directa), permite el paso de corriente (ánodo → cátodo). Por otro lado, cuando se conecta con la polaridad opuesta (polarización inversa), no permite el paso de corriente, al igual que un diodo común.
Sin embargo, si la tensión aplicada a un diodo Zener supera un cierto umbral, permitirá el paso de corriente, incluso en polarización inversa.
Este umbral de voltaje se conoce como voltaje del diodo Zener (VZ) o voltaje de ruptura. Cada diodo Zener tiene su propio voltaje de ruptura nominal del fabricante, que es constante e invariable. Por ello, a menudo utilizamos el VZ de un diodo Zener para establecer o regular un voltaje constante.
Puede obtener más información sobre un diodo Zener aquí:
Transistores
Los transistores son componentes electrónicos semiconductores con tres terminales. Su funcionamiento es similar al de un interruptor, pero en lugar de presionar un botón o accionar una palanca, se controlan mediante corriente eléctrica.
Generalmente, una cantidad minúscula de corriente en la base (B) puede controlar una cantidad mucho mayor de corriente que fluye desde el colector (C) hasta el emisor (E).
Como era de esperar, un transistor se encuentra en todo tipo de dispositivos electrónicos, desde chips de computadora hasta pequeños cargadores de teléfono y mucho más. Aquí les mostramos algunos ejemplos de aplicaciones donde hemos utilizado transistores:
- Un circuito amplificador de señal.
- Una fuente de alimentación conmutada.
- Un interruptor electrónico.
- Un componente lógico (puerta lógica).
Todos los transistores se pueden clasificar en dos grupos principales. El primero es el tipo NPN; casi todos prefieren este tipo porque funciona con voltaje positivo. El segundo grupo son los transistores PNP; estos funcionan con voltaje negativo.
Los transistores tienen diversas formas, según sus características de uso. Su número de serie está impreso en su cuerpo.
Aquí encontrará más información sobre transistores:
Inductores
Un inductor es un componente electrónico pasivo de dos terminales que almacena temporalmente la energía eléctrica en forma de campo magnético. Consta de una bobina de hilos de cobre o hilos de conductores eléctricos. Cuando la corriente eléctrica pasa a través de la bobina, se produce un campo magnético que se almacena en la bobina de hilos de cobre.
Circuitos Integrados
Un circuito integrado es un pequeño chip semiconductor en el que se fabrican millones de componentes electrónicos como condensadores, resistores y transistores. El coste de un circuito integrado es menor que el de los componentes discretos, ya que todos los componentes se fabrican en un único chip.
Estos son los componentes básicos de los dispositivos electrónicos actuales como teléfonos celulares, computadoras, etc. Estos se pueden clasificar como circuitos integrados analógicos y digitales según su aplicación.
Relés
Los relés son interruptores electromagnéticos que requieren una pequeña corriente de activación para funcionar. Esta corriente pasa a través de la bobina del relé, generando un campo magnético que atrae o aleja un contacto físico del otro.

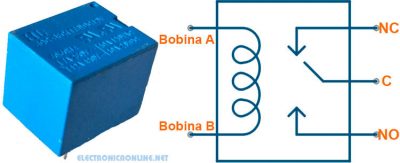

Podemos imaginar un relé como un interruptor que, en lugar de que nosotros empujemos el contacto para abrir o cerrar el circuito, utiliza un electroimán para realizar esta acción. Su simbología también lo indica: una bobina inductora junto a un interruptor con dos contactos fijos y uno móvil en el centro.
Los relés se utilizan ampliamente hoy en día, a pesar de ser una tecnología muy antigua. Se emplean en aplicaciones que van desde bombas de agua domésticas hasta plantas industriales de alta corriente.
Oscilador de Cristal
Los osciladores de cristal tienen varias aplicaciones en la industria electrónica. Sin embargo, se utilizan sobre todo como resonadores en circuitos electrónicos. El cristal de cuarzo es una forma natural de silicio. Sin embargo, ahora se produce sintéticamente para satisfacer la creciente demanda. Presenta el efecto piezoeléctrico. Si se aplica presión física sobre una de sus caras, las vibraciones resultantes generan una tensión alterna a través del cristal. Los resonadores del cristal están disponibles en muchos tamaños según las aplicaciones requeridas.
Baterías
La batería es un dispositivo que convierte la energía química en energía eléctrica y proporciona energía a dispositivos como teléfonos móviles, ordenadores portátiles, linternas, etc. En electrónica, a menudo utilizamos baterías para alimentar nuestros circuitos, ya sea para que el circuito sea portáble o simplemente para probar la funcionalidad del circuito.
Hay baterías de distintos tamaños y voltajes. También se clasifican en primarias y secundarias. Las baterías primarias se pueden utilizar hasta que se agoten y desecharlas después. En el caso de las baterías secundarias, puedes utilizarlas incluso después de que se hayan agotado, recargándolas.
Tipos de Componentes Electrónicos
Los componentes electrónicos se clasifican generalmente en dos tipos:
Componentes Electrónicos Pasivos
Estos componentes pueden almacenar o mantener energía en forma de corriente o voltaje.
- Los componentes pasivos no pueden controlar el flujo de electrones o corriente eléctrica a través de un circuito, pero limitan el flujo de electrones o corriente eléctrica.
- Los componentes pasivos no pueden amplificar ni aumentar la potencia de una señal eléctrica.
- Los componentes pasivos almacenan temporalmente la energía eléctrica en forma de campo eléctrico estático o campo magnético.
- Los componentes pasivos no dependen de la fuente externa de energía o tensión para realizar una operación específica.
Componentes Electrónicos Activos
Los componentes activos no son más que los componentes que suministran y controlan la energía.
- Un componente activo no sólo controla el flujo de electrones o corriente eléctrica, sino que también amplifica o aumenta la potencia de la señal electrónica.
- Los componentes activos dependen de la fuente externa de energía o tensión para realizar una operación específica.
- Cuando los componentes activos consumen suficiente tensión, empiezan a funcionar.
