¿Alguna vez te has quedado mirando un condensador, intentando descifrar cómo encaja en el diseño general de tu circuito?
Quizás te has enfrentado al problema de calcular la capacitancia, preguntándote si estás usando la fórmula correcta o si un pequeño error podría arruinar tu proyecto.
No estás solo: ingenieros de todo el mundo se enfrentan a las mismas frustraciones. Ya sea para suavizar el voltaje, filtrar el ruido o gestionar el almacenamiento de energía, comprender la capacitancia es fundamental para un diseño eléctrico exitoso.
En esta guía, explicaremos la capacitancia paso a paso, transformando ecuaciones complejas en herramientas prácticas. Comenzaremos con los conceptos básicos de la capacitancia y su importancia, para luego profundizar en la fórmula clave, sus aplicaciones prácticas e incluso los errores comunes que se deben evitar.
Al finalizar, tendrás la confianza y la claridad necesarias para aplicar la capacitancia de forma eficaz en tus proyectos, con recursos que te ayudarán a seguir dominando este concepto fundamental.
Fundamentos del almacenamiento eléctrico
La capacitancia es fundamental en la ingeniería eléctrica y constituye la base de innumerables aplicaciones.
En esencia, la capacitancia se refiere a la capacidad de un dispositivo, llamado condensador, para almacenar energía eléctrica en forma de carga. Esta propiedad desempeña un papel crucial en la electrónica moderna, ya que ayuda a estabilizar, filtrar y gestionar la energía en diversos sistemas.
Cómo almacenan energía los condensadores
Los condensadores funcionan separando cargas positivas y negativas entre dos placas conductoras, aisladas por un material no conductor conocido como dieléctrico.
Al aplicar voltaje, el condensador crea un campo eléctrico entre las placas, manteniendo la carga hasta que se necesite.
Este mecanismo permite a los condensadores almacenar energía temporalmente y liberarla cuando el circuito lo requiere, lo que los hace indispensables para la gestión energética.
¿Por qué es importante la capacitancia?
La capacitancia es fundamental para mantener la estabilidad y el funcionamiento de los sistemas electrónicos. Al almacenar energía, los condensadores pueden:
- Estabiliza los niveles de voltaje: Suaviza las fluctuaciones en las fuentes de alimentación, garantizando un funcionamiento estable para componentes sensibles.
- Filtra las señales no deseadas: Bloquea el ruido o las interferencias en los circuitos, mejorando la calidad de la señal en sistemas de audio y comunicación.
- Proporciona energía de respaldo: Suministra breves ráfagas de energía a dispositivos como cámaras o herramientas eléctricas, donde se producen demandas repentinas de energía.
Aplicaciones de la capacitancia en sistemas reales
Los condensadores están presentes en todas partes, mejorando silenciosamente la eficiencia y el rendimiento de diversas tecnologías. He aquí algunos ejemplos:
- Fuentes de alimentación: Los condensadores estabilizan el voltaje en las fuentes de alimentación, protegiendo los componentes electrónicos sensibles de fluctuaciones.
- Sistemas de audio: Filtran el ruido no deseado para ofrecer un sonido más nítido en amplificadores de audio y equipos de grabación.
- Energía renovable: Los condensadores ayudan a gestionar el flujo de energía en paneles solares y turbinas eólicas almacenando el exceso de energía y liberándola durante periodos de baja producción.
- Dispositivos electrónicos: Desde teléfonos inteligentes hasta ordenadores portátiles, los condensadores garantizan un funcionamiento óptimo gestionando la energía en circuitos complejos.
Los condensadores pueden parecer sencillos, pero su capacidad para almacenar y liberar energía los hace fundamentales en el diseño y funcionamiento de innumerables sistemas eléctricos. Comprender cómo funciona la capacitancia es el primer paso para dominar sus aplicaciones en ingeniería.

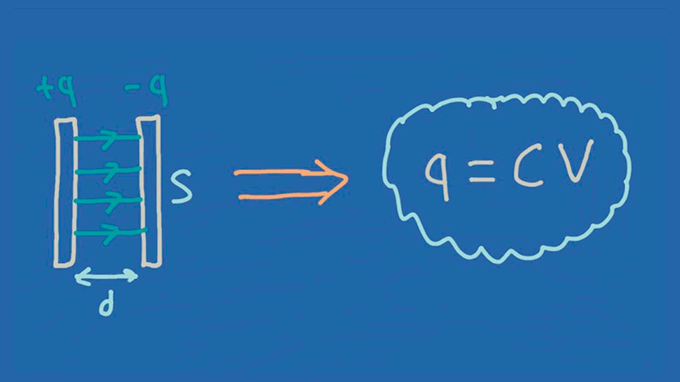

Fórmula de capacitancia: Desglosando la ecuación
La fórmula de capacitancia proporciona una forma sencilla de cuantificar la carga que un condensador puede almacenar a un voltaje determinado. Se expresa como:
dónde:
- C es la capacitancia, medida en faradios (F).
- Q es la carga almacenada, medida en culombios (C).
- V es la tensión aplicada al condensador, medida en voltios (V).
Componentes y unidades de la fórmula de capacitancia
| Componente | Símbolo | Unidad | Descripción |
|---|---|---|---|
| Capacitancia | C | Faradios (F) | Capacidad de un condensador para almacenar carga por unidad de voltaje. |
| Carga | Q | Culombios (C) | La carga eléctrica total almacenada en el condensador. |
| Voltaje | V | Voltios (V) | Diferencia de potencial eléctrico entre las placas del condensador. |
Ejemplo práctico
Si un condensador con una capacitancia de 10 microfaradios (10 µF) se carga a 5 voltios, la carga almacenada se puede calcular mediante la siguiente fórmula:
Esta tabla y este ejemplo demuestran cómo funciona la fórmula, garantizando que pueda aplicarla correctamente en sus propios diseños de circuitos.
Variables clave en la fórmula de capacitancia: Lo que necesitas saber
Comprender las variables clave en la fórmula de capacitancia es fundamental para aplicarla correctamente en situaciones reales.
Analicemos cada componente —carga (Q), voltaje (V) y capacitancia (C)— para aclarar su función en el funcionamiento de los circuitos y el almacenamiento de energía.
Carga (Q)
Definición: La carga es la cantidad total de carga eléctrica almacenada en un condensador, medida en culombios (C). Representa la energía contenida entre las placas del condensador.
Función en los circuitos: La carga determina la energía almacenada en el condensador, la cual puede liberarse para estabilizar el voltaje, filtrar señales o proporcionar energía temporal.
Cómo se mide la carga
- Fórmula:
Para calcular la carga, multiplique la capacitancia (C) por el voltaje (V) aplicado al condensador.
- Herramientas:
- Multímetros: Los multímetros pueden medir indirectamente la carga proporcionando lecturas de voltaje y capacitancia.
- Osciloscopios: Los osciloscopios se utilizan para observar el flujo de carga en circuitos dinámicos.
Voltaje (V)
Definición: El voltaje es la diferencia de potencial entre las dos placas de un condensador, medida en voltios (V). Impulsa el flujo de carga hacia y desde el condensador.
Función en los circuitos: El voltaje influye en la cantidad de carga que un condensador puede almacenar para una capacitancia dada. Un voltaje más alto permite almacenar más energía, pero exceder el voltaje nominal de un condensador puede dañarlo.
Cómo se mide el voltaje
- Herramientas:
- Multímetros digitales: Los multímetros proporcionan lecturas de voltaje rápidas y precisas.
- Osciloscopios: Los osciloscopios monitorizan los cambios de voltaje en tiempo real, algo fundamental para los circuitos de corriente alterna.
Capacitancia (C)
Definición: La capacitancia es la capacidad de un condensador para almacenar carga eléctrica por unidad de voltaje, medida en faradios (F).
Función en circuitos: La capacitancia define la capacidad de un condensador para estabilizar, filtrar o almacenar energía en sistemas electrónicos.
Cómo se mide la capacitancia
- Herramientas:
- Medidores LCR (inductancia, capacitancia y resistencia): Diseñados específicamente para la medición de capacitancia.
- Multímetros con modo de capacitancia: Útiles para mediciones de uso general.
- Fórmula:
Conociendo la carga y el voltaje, se puede calcular la capacitancia para determinar cuánta energía puede soportar el condensador.
Contexto del mundo real para estas variables
| Variable | Función en los circuitos | Ejemplo |
| Carga | Determina la cantidad de energía almacenada, fundamental para la sincronización y el suministro de energía en los circuitos. | Los circuitos de temporización utilizan un control preciso de la carga para regular las frecuencias de oscilación en relojes y temporizadores. |
| Voltaje | Garantiza un suministro de energía constante y estable en sistemas electrónicos sensibles. | Estabiliza las fuentes de alimentación, evitando caídas de voltaje que podrían interrumpir el funcionamiento. |
| Capacitancia | Define la capacidad de un condensador para almacenar y liberar energía, fundamental para el filtrado y la estabilización. | Filtrado de ruido en sistemas de audio y mantenimiento de la calidad de la energía en sistemas de energías renovables. |
Aplicación de fórmulas de capacitancia: Ingeniería práctica en el mundo real
Los condensadores son los héroes anónimos de la electrónica moderna, desempeñando silenciosamente funciones críticas en innumerables aplicaciones.
Al comprender y aplicar las fórmulas de capacitancia, los ingenieros pueden optimizar la funcionalidad y la fiabilidad de los circuitos, lo que permite avances tecnológicos revolucionarios.
Uso de condensadores en circuitos
1. Suavizado de fluctuaciones de voltaje
Los condensadores estabilizan el voltaje absorbiendo el exceso de energía y liberándola cuando se produce una caída. Esto es fundamental en los circuitos de alimentación, donde un voltaje constante garantiza el funcionamiento seguro y eficiente de los componentes electrónicos.
Ejemplo:
En un convertidor de corriente alterna a corriente continua, los condensadores suavizan la corriente rectificada, minimizando la ondulación del voltaje y protegiendo los dispositivos sensibles.
2. Filtrado de señales no deseadas
Los condensadores filtran el ruido de alta frecuencia, mejorando la claridad y el rendimiento de las señales en sistemas de audio, dispositivos de comunicación y otros aparatos electrónicos.
Ejemplo:
En los amplificadores de audio, los condensadores bloquean el ruido de baja frecuencia, garantizando una calidad de sonido nítida y sin distorsión.
3. Almacenamiento temporal de energía
Cuando un circuito requiere picos repentinos de energía, los condensadores la suministran instantáneamente, evitando la inestabilidad del sistema.
Ejemplo:
En las cámaras, los condensadores proporcionan el rápido impulso de energía necesario para disparar el flash.
4. Circuitos de temporización
Los condensadores y los resistores se combinan para crear circuitos de temporización, que se utilizan en osciladores, relojes y generadores de señales.
Ejemplo:
En los circuitos de LED intermitentes, el ciclo de carga y descarga de un condensador controla el encendido y apagado.
Condensadores en la tecnología moderna
Los condensadores se han vuelto indispensables en las tecnologías avanzadas actuales. A continuación, se presentan algunos ejemplos de sus aplicaciones prácticas:
- Smartphones y ordenadores
Los condensadores permiten un suministro de energía estable a los procesadores, garantizando un rendimiento óptimo en situaciones de alta exigencia, como videojuegos o edición de vídeo. - Sistemas de energía renovable
En los paneles solares, los condensadores almacenan el exceso de energía y la liberan durante los periodos de baja radiación solar, mejorando la eficiencia y la fiabilidad energéticas. - Aplicaciones en el sector automotriz
Los condensadores en los vehículos eléctricos gestionan el flujo de energía en los sistemas de frenado regenerativo, mejorando el rendimiento de la batería y prolongando su vida útil. - Equipos médicos
En los desfibriladores, los condensadores almacenan y liberan cantidades precisas de energía necesarias para administrar descargas eléctricas que salvan vidas.
Por qué son importantes los condensadores
La capacidad de calcular la capacitancia y comprender su función en los circuitos permite a los ingenieros diseñar sistemas que satisfagan las exigencias de las aplicaciones modernas.
Ya sea para estabilizar el voltaje, filtrar señales o suministrar energía bajo demanda, los condensadores constituyen la base de la electrónica fiable y de alto rendimiento.
Conclusión
La capacitancia desempeña un papel fundamental en la ingeniería eléctrica y la electrónica, siendo la base de innumerables aplicaciones.
Desde la estabilización de las fluctuaciones de voltaje hasta el filtrado de señales y el almacenamiento de energía, los condensadores son componentes indispensables en la tecnología moderna. Al comprender la fórmula de la capacitancia, sus variables clave y sus aplicaciones prácticas, podrá diseñar circuitos con mayor precisión y eficiencia.
Evitar errores comunes y utilizar recursos fiables mejora aún más tu capacidad para aplicar estos conceptos con confianza. Tanto si eres un ingeniero experimentado como si estás empezando, dominar la capacitancia garantiza que tus diseños cumplan con las exigencias de las tecnologías de vanguardia actuales.
Comprender la capacitancia puede parecer complejo al principio, pero con las herramientas adecuadas y un enfoque metódico, puedes simplificar el proceso y aplicarlo eficazmente en tus proyectos.
Sigue explorando, mantén la curiosidad y recuerda que todo gran ingeniero empezó alguna vez donde estás ahora. El camino hacia el dominio de la capacitancia se trata tanto de aprender como de la innovación que generarás en el proceso.
