Resistores Fijos

¿Qué es un resistor fijo?

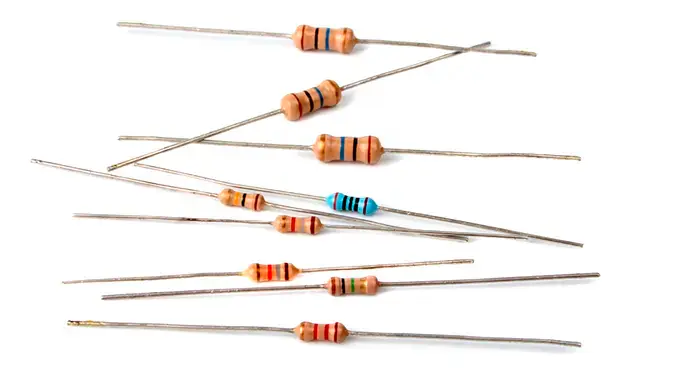

Los resistores de valor fijo tienen una resistencia óhmica definida y no son ajustables. Son los más utilizados y, en general, uno de los componentes electrónicos más utilizados. Están disponibles en encapsulados de terminales axiales y de montaje superficial, así como en encapsulados más personalizados según su aplicación. Si bien los resistores de terminales axiales solían ser los más utilizados, hoy en día las ventajas de los dispositivos de montaje superficial hacen que los resistores SMD sean los más populares.

Definición de resistor fijo

Un resistor con una resistencia eléctrica fija y definida, que no es ajustable.

En un mundo ideal, un resistor perfecto tendría una resistencia óhmica constante en todas las circunstancias. Esta resistencia sería independiente, por ejemplo, de la frecuencia, el voltaje o la temperatura. En la práctica, ningún resistor es perfecto y todos tienen una cierta capacitancia e inductancia parásitas, lo que resulta en un valor de impedancia diferente del valor de resistencia nominal.

Los materiales de los resistores tienen un cierto coeficiente de temperatura, lo que resulta en una dependencia de la temperatura del valor del resistor. Los diferentes materiales y tipos de resistores determinan la dependencia del valor de la resistencia con estos factores externos. Por ejemplo, el tipo y el material del resistor se seleccionan en función de la precisión requerida, la disipación de potencia y los requisitos de ruido. A continuación se muestran algunos tipos comunes de resistores fijos.

Para obtener una descripción completa de las propiedades básicas y aplicaciones de los resistores estándar, consulte el artículo “¿Qué es un resistor?”.

Identificación de resistores de valor fijo

En la siguiente tabla se presenta una descripción general de los resistores de propósito general. Los tipos enumerados se encuentran entre los más utilizados. La película de carbono es el resistor con terminales axiales más común, utilizado en aplicaciones donde no se requiere una buena tolerancia ni coeficiente de temperatura.

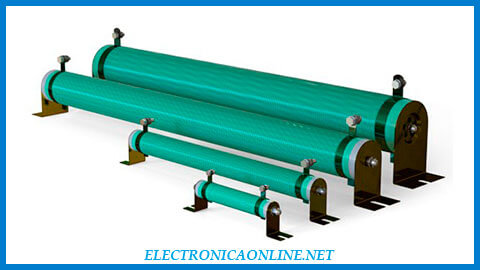

La película metálica es el resistor con terminales axiales preferida para aplicaciones de mayor precisión. Para aplicaciones de alta potencia, se suelen utilizar resistores bobinados; la carcasa de aluminio, como se muestra en la imagen, se utiliza para potencias de 10 a 250 W. Los resistores de montaje superficial o SMD se fabrican generalmente con película gruesa o delgada.

Las propiedades de esta tabla indican rangos comunes, seguidos del valor más común entre paréntesis. Sin embargo, estos valores no deben considerarse limitantes, ya que existen varios resistores de propósito especial con características muy diferentes.

Ejemplos de resistores fijos de propósito general
Tipo	Película de carbón	Película de metal	Bobinado	Montaje superficial
Tolerancia	2-10% (5%)	0.1-5% (1%)	0.1-5% (1%)	0.1-5% (1%)
Potencia nominal	0.125 – 2.0 W (¼ W)	0.1 – 5.0 W (¼ W)	1 – 200 W (10 W)	0.0125 – 0.25 W (0.1 W)
Coeficiente de t.ª	250-450 ppm/K (450)	10-250 ppm/K (50)	20-400 ppm/K (50)	25-200 ppm/K (100)

Símbolos de resistores fijos

Los siguientes símbolos de resistores se utilizan a menudo para representar resistores con un valor fijo. El símbolo más común es el símbolo internacional IEC de resistores, que se muestra a la izquierda, aunque también se sigue utilizando el símbolo estadounidense de resistores, que se muestra a la derecha.

Símbolo de resistor fijo (norma IEC)

Símbolo de resistor fijo (norma ANSI)
