Los resistores están disponibles en una gran variedad de estilos y tamaños de encapsulado. Los más utilizados actualmente son los resistores de montaje superficial (SMD) rectangular, pero el clásico resistor axial también se sigue utilizando ampliamente en diseños de orificio pasante. Esta página proporciona información sobre las dimensiones de los encapsulados SMD, axiales y MELF. También proporciona algunos patrones de conexión recomendados para componentes SMD destinados a la conexión por soldadura a PCB.
Tamaños de resistores SMD
La forma y el tamaño de los resistores de montaje superficial están estandarizados; la mayoría de los fabricantes utilizan los estándares JEDEC. El tamaño de los resistores SMD se indica mediante un código numérico, como el 0603. Este código contiene la longitud y el ancho del encapsulado. Por lo tanto, el código imperial 0603 indica una longitud de 0,060″ y un ancho de 0,030″.

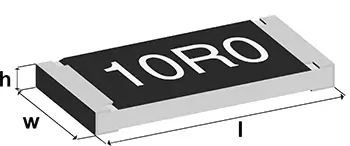

El código del encapsulado SMD puede expresarse en unidades imperiales o métricas. Generalmente, el código imperial se utiliza con mayor frecuencia para indicar el tamaño del encapsulado. Sin embargo, incluso cuando se utiliza la convención de nomenclatura imperial, las dimensiones métricas se suelen emplear durante el diseño de las placas de circuito impreso (PCB). Generalmente, se puede asumir que el código está en unidades imperiales, pero las dimensiones utilizadas están en mm. El tamaño del resistor SMD utilizado depende principalmente de la potencia nominal requerida, el tamaño mínimo de la característica de fabricación de la PCB y las limitaciones del equipo de montaje en superficie. La siguiente tabla muestra las dimensiones y especificaciones de los encapsulados de montaje superficial más utilizados.

Código | Largo (l) | Ancho (w) | Alto (h) | Potencia | ||||
Imperial | Métrico | inch | mm | inch | mm | inch | mm | Watt |
0201 | 0603 | 0.024 | 0.6 | 0.012 | 0.3 | 0.01 | 0.25 | 1/20 (0.05) |
0402 | 1005 | 0.04 | 1.0 | 0.02 | 0.5 | 0.014 | 0.35 | 1/16 (0.062) |
0603 | 1608 | 0.06 | 1.55 | 0.03 | 0.85 | 0.018 | 0.45 | 1/10 (0.10) |
0805 | 2012 | 0.08 | 2.0 | 0.05 | 1.2 | 0.018 | 0.45 | 1/8 (0.125) |
1206 | 3216 | 0.12 | 3.2 | 0.06 | 1.6 | 0.022 | 0.55 | 1/4 (0.25) |
1210 | 3225 | 0.12 | 3.2 | 0.10 | 2.5 | 0.022 | 0.55 | 1/2 (0.50) |
1812 | 3246 | 0.12 | 3.2 | 0.18 | 4.6 | 0.022 | 0.55 | 1 |
2010 | 5025 | 0.20 | 5.0 | 0.10 | 2.5 | 0.024 | 0.6 | 3/4 (0.75) |
2512 | 6332 | 0.25 | 6.3 | 0.12 | 3.2 | 0.024 | 0.6 | 1 |
Patrón de soldadura

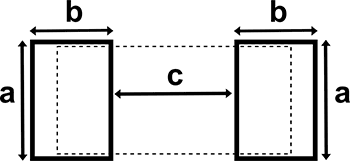

Al diseñar componentes de montaje superficial, se recomienda utilizar el tamaño del pad de soldadura y el patrón de contacto adecuados. La siguiente tabla muestra las dimensiones recomendadas del patrón de contacto para encapsulados comunes de montaje superficial. La tabla indica las dimensiones para soldadura por reflujo. Para la soldadura por ola, se utilizan pads más pequeños.

Código | Longitud del pad (a) | Ancho del pad (b) | Separación (c) | ||||
Imperial | Métrico | inch | mm | inch | mm | inch | mm |
0201 | 0603 | 0.012 | 0.3 | 0.012 | 0.3 | 0.012 | 0.3 |
0402 | 1005 | 0.024 | 0.6 | 0.020 | 0.5 | 0.020 | 0.5 |
0603 | 1608 | 0.035 | 0.9 | 0.024 | 0.6 | 0.035 | 0.9 |
0805 | 2012 | 0.051 | 1.3 | 0.028 | 0.7 | 0.047 | 1.2 |
1206 | 3216 | 0.063 | 1.6 | 0.035 | 0.9 | 0.079 | 2.0 |
1812 | 3246 | 0.19 | 4.8 | 0.035 | 0.9 | 0.079 | 2.0 |
2010 | 5025 | 0.11 | 2.8 | 0.059 | 0.9 | 0.15 | 3.8 |
2512 | 6332 | 0.14 | 3.5 | 0.063 | 1.6 | 0.15 | 3.8 |
Tamaños de resistores axiales
El tamaño de los resistores axiales no está tan estandarizado como el de los resistores SMD, y los distintos fabricantes suelen utilizar dimensiones ligeramente diferentes. Además, el tamaño de un resistor axial depende de la potencia nominal y del tipo de resistor, como la composición de carbono, bobinada, de película de carbono o de película metálica. El siguiente dibujo y tabla indican las dimensiones de los resistores axiales comunes de película de carbono y de película metálica. Si necesita conocer el tamaño exacto, consulte la hoja de datos del fabricante del componente.

Potencia nominal | Longitud del cuerpo (l) | Diámetro del cuerpo (d) | Longitud del cable (a) | Diámetro del cable (da) |
Watt | mm | mm | mm | mm |
1/8 (0.125) | 3.0 ± 0.3 | 1.8 ± 0.3 | 28 ± 3 | 0.45 ± 0.05 |
1/4 (0.25) | 6.5 ± 0.5 | 2.5 ± 0.3 | 28 ± 3 | 0.6 ± 0.05 |
1/2 (0.5) | 8.5 ± 0.5 | 3.2 ± 0.3 | 28 ± 3 | 0.6 ± 0.05 |
1 | 11 ± 1 | 5 ± 0.5 | 28 ± 3 | 0.8 ± 0.05 |
Tamaños de encapsulado de resistores MELF
El encapsulado de electrodo metálico sin plomo (MELF) es otro tipo de encapsulado de resistor de montaje superficial. La principal ventaja de usar MELF en lugar de los encapsulados SMD estándar es su menor coeficiente térmico y mayor estabilidad. El coeficiente de temperatura de resistencia (TCR) de los resistores MELF de película fina suele estar entre 25 y 50 ppm/K, mientras que los resistores SMD de película gruesa estándar suelen tener un TCR > 200 ppm/K. El menor TCR de los resistores MELF se debe a su construcción cilíndrica. Esta construcción cilíndrica también presenta desventajas, principalmente cuando los componentes deben colocarse mediante máquinas de selección y colocación. Debido a su forma redonda, se requiere una ventosa especial y mayor vacío.
Existen tres tamaños comunes de encapsulado MELF: MicroMELF, MiniMELF y MELF. La siguiente tabla muestra las características de estos tipos.

Nombre | Abrev. | Código | Longitud | Diámetro | Potencia |
mm | mm | Watt | |||
MicroMELF | MMU | 0102 | 2.2 | 1.1 | 0.2 – 0.3 |
MiniMELF | MMA | 0204 | 3.6 | 1.4 | 0.25 – 0.4 |
MELF | MMB | 0207 | 5.8 | 2.2 | 0.4 – 1.0 |
